閥體材質：聚丙烯PP
閥桿材質：聚四氟乙烯
密封材質：三元乙丙、氟橡膠
動作形式：直動式、先導活塞式
控制方式：常開、常閉
通徑范圍：DN2~50mm

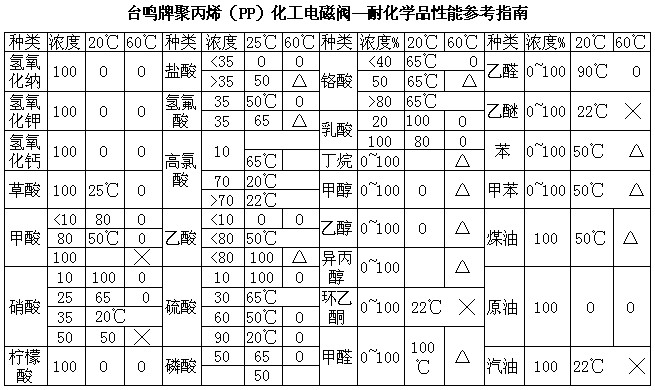

適用流體：水、氣、酸堿性介質-各種腐蝕性流體
流體溫度：0～80℃
公稱壓力：0~1.0MPa
連接方式：內螺紋、法蘭、寶塔嘴
電源電壓：DC12V~220V、AC24V~220V
接線方式：引線式
防爆等級：ExdIICT5
PP電磁閥外形尺寸：
|
序號 |
規格
連接尺寸 |
螺紋 |
法蘭 |
螺紋防爆 |
法蘭防爆 |
1進2出 |
2進1出 |
|
寬φ×高 |
寬φ×高 |
寬φ×高 |
寬φ×高 |
寬φ×高 |
寬φ×高 | ||
|
1 |
DN2DN3M 8×1 G1/8" |
45X95 |
|
|
|
|
|
|
2 |
DN2DN3 G1/4"3/8" |
45X95 |
|
|
|
|
|
|
3 |
DN4m 8×1 G1/8" |
45X95 |
|
|
|
|
|
|
4 |
DN4 G1/4" G3/8" |
45X95 |
|
|
|
|
|
|
5 |
DN5DN6 G1/4"3/8" |
50X97 |
|
|
|
50X130 |
50X120 |
|
6 |
DN8DN10 3/8 |
50X105 |
|
|
|
55X165 |
55X135 |
|
7 |
DN15 1/2" |
65×130 |
120X95X138 |
69X147 |
120X95X173 |
65X180 |
65X150 |
|
8 |
DN20 3/4" |
75×150 |
131X105X165 |
75X160 |
131X105X185 |
75X195 |
75X160 |
|
9 |
DN25 1 " |
90×160 |
165X115X195 |
90X170 |
165X115X195 |
95X215 |
95X175 |
|
10 |
DN32 1¼" |
115×205 |
195X140X230 |
|
|
|
|
|
11 |
DN40 1½ " |
120×220 |
205X150X245 |
|
|
|
|
|
12 |
DN50 2" |
155×260 |
260X165X275 |
|
|
|
